Простий АМ передавач "Шарманка"

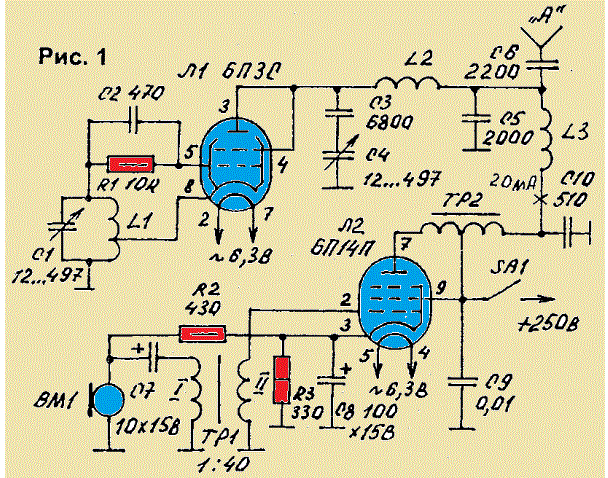

На рис.1 показано схему простого АМ передавача. Виконана вона на двох радіолампах: 6ПЗС - генератор, що задає, і 6П14П - модулятор. Передавачі подібної складності часто називають "ШАРМАНКА". Працює він у "піонерському" діапазоні від 1,6 до 2 мГц. Застосування мікрофонного ланцюга узгоджувального трансформатора і в якості мікрофона вугільного телефонного капсуля дозволило суттєво спростити схему модулятора. Однак не для кожного радіоаматора намотування низькочастотного трансформатора спростить виготовлення конструкції. А тут він ще й не один - другий трансформатор встановлений в анодному ланцюзі лампи 6П14П. На виході генератора, що задає, встановлений П-контур СЗ-С4- L2-С5, живлення анодного ланцюга здійснюється через дросель L3, амплітудна модуляція - також по анодному ланцюгу.

Котушка L1 намотана на керамічній трубці d-32 мм і містить 50 витків дроту ПЕЛ-0,7, відведення - від середини котушки, намотування - виток до витка. Котушка П-контуру L2 намотана на керамічній трубці d-12 мм і містить 60 витків дроту ПЕЛ-1,5, намотування — виток до витка. Дросель L3 намотаний на резисторі ВС-2 опором 100-1000 кОм і має три секції, в кожній з яких розміщено по 57 витків дроту ПЕЛШО-0,15. Намотування - "універсал". Трансформатор ТР1 з коефіцієнтом трансформації 1:40 можна взяти від лампового приймача (вихідний звуковий в УНЧ) або навіть транзисторного (вихідний в УНЧ). Низьковольтну обмотку (з малим числом витків, намотану товстим дротом) (I) слід підключити до мікрофона ВМ1, а високовольтну обмотку II - до сітки, що управляє, лампи 6П14П. Як ТР2 слід застосувати вихідний трансформатор від лампового УНЧ (використовується лише первинна обмотка, відвід зроблений від її середини).
Передавач забезпечує вихідну потужність 15-18 Вт.
