Схема УКХ радіопередавача 38-40 МГц на лампах Г-807, 6П1П, 6Н1П (5Вт)

Передавач складається з дволампового генератора та дволампового модулятора. Усі лампи, за винятком вихідний, – пальчикової серії. Безперечною перевагою передавача є висока стабільність частоти коливань, що генеруються.

Це досягнуто застосуванням в каскаді генератора, що працює за схемою з електронним зв'язком на частоті, вдвічі меншою робочою. Передавач простий за конструкцією, малий за розмірами, містить мало деталей, але за своїми експлуатаційними якостями не поступається складнішим передавачам.

Підводиться до кінцевої лампи потужність при анодній напрузі 300 становить 10 вт; потужність, яка віддається в антену, 5 вт. Коефіцієнт модуляції дорівнює 80% при незначних спотвореннях. Глибину модуляції можна підвищити, якщо замість опору, включеного в ланцюг анода кінцевої лампи модулятора (Л4), встановити звичайний модуляційний дросель.

Передавач має три ручки налаштування (С1, С7, С10), що дещо ускладнює схему; проте можливість налаштування контуру подвоювача дозволяє краще використовувати передавач. Справа в тому, що при зміні робочої частоти хоча б і в межах діапазону в 2 МГц підстроювання контуру подвоювача завжди дає помітне збільшення потужності, що передається передавачем в антену.

Принципова схема

Принципова схема передавача наведена на рис. 1. Задає генератор працює на пальчиковому променевому тетроді 6П1П (Л1). Сітковий контур його (L1, C1) налаштовується на частоти, укладені не більше 19—20 Мгц.

За допомогою конденсатора С2 проводиться розтяжка діапазону. Величина його ємності може бути змінена в процесі налагодження генератора, що задає. В анодному контурі (L2, С7) цієї лампи відбувається подвоєння частоти.

Підсилювач потужності працює на лампі Г-807 (Л2), його анодний контур (L3, С10) налаштовується на частоту аматорського діапазону.

Зв'язок між каскадами ємнісний, здійснюється за допомогою конденсатора С9; зв'язок з антеною - автотрансформаторний. Конденсатор С11 перешкоджає попаданню у фідер високої постійної напруги.

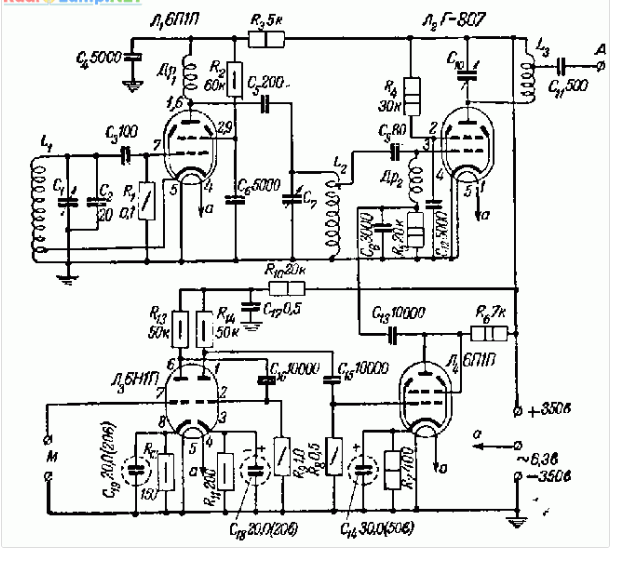

Мал. 1. Принципова схема лампового УКХ передавача 38-40 МГц на лампах Г-807, 6П1П, 6Н1П (5Вт).

Модуляція в передавачі – сіточна.

Модулятор - трикаскадний: перші два каскади виконані на подвійному тріоді типу 6Н1П (Л3), кінцевий каскад - на лампі 6П1П (Л4), включеної за схемою тріода. У модульаторі відсутня регулятор гучності, оскільки при роботі з динамічним мікрофоном посилення, що дається трьома каскадами, не надмірне.

Деталі та конструкція

Котушка L1 містить 12 витків дроту діаметром 0,6 мм, намотаного на фарфоровому каркасі діаметром 16 мм. Котушка L2 має п'ять витків дроту діаметром 1,5 мм, намотаного на ребристому керамічному каркасі діаметром 22 мм.

Котушка L3 - безкаркасна, містить 4,5 витка дроту діаметром 2 мм, зовнішній діаметр котушки 35 мм. Відведення для підключення фідера береться від 1,5-го витка, рахуючи від кінця, що підключається до джерела анодної напруги.

Дроселі Др1 та Др2 мають по 50 витків дроту ПШО 0,25; каркаси – керамічні, діаметром 6 мм. Передавач монтується на металевому шасі розмірами 175 х 120 х 135 мм, розташування основних деталей видно на рис. 2.

Налагодження передавача починається з налаштування генератора, що задає. Насамперед за допомогою пробного витка з малопотужною лампочкою (2,5, 0,16 а) переконуються в наявності генерації.

Потрібна частота коливань контуру встановлюється зміною ємності змінного конденсатора. Необхідне коригування частоти досягається підбором ємності конденсатора С2 (налаштування на частоту 19,5 МГц має відповідати середньому положенню ротора конденсатора С1).

Контроль за частотою здійснюється за допомогою хвилеміру або градуйованого короткохвильового приймача, що має 14-метровий діапазон.

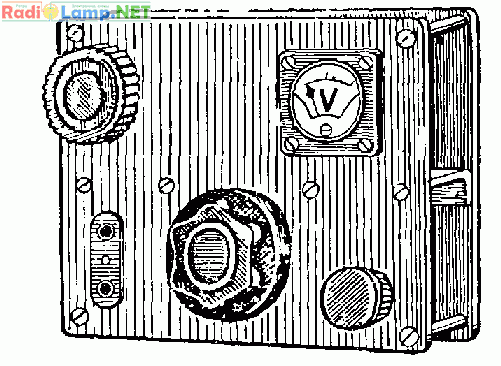

Мал. 2. Лицьова панель передавача.

Після того як буде налаштований контур L1, С1 приступають до налаштування анодного контуру L2, С7. Для цього насамперед пробний виток індуктивно слабко пов'язують із котушкою L2. Потім повільно обертають ротор змінного конденсатора С7.

При резонансі лампочка яскраво горить (при сильному зв'язку може перегоріти). Тепер слід за хвилеміром перевірити резонансну частоту цього контуру: вона повинна дорівнювати 39 МГц.

Далі, пробний виток індуктивно дуже слабко пов'язують з контуром L3, С10, подають на лампу Г-807 напруга анодного живлення і обертають повільно ручку ротора конденсатора С10. Якщо анодний контур генератора, що задає, підібраний правильно (при завищених значеннях ємності та індуктивності можливе налаштування на частоту 19,5 МГц), то при деякому значенні ємності конденсатора С10 індикаторна лампочка яскраво спалахне.

Це означатиме, що перший контур налаштований на середню частоту 19,5 МГц, а другий та третій – на частоту 39 МГц.

На закінчення шляхом переміщення точки приєднання фідера до контурної котушки L3 підбирають найвигідніший зв'язок з антеною. Контроль за віддачею коливальної потужності в антену можна здійснювати за допомогою резонансного індикатора напруженості поля, або під час зв'язку з кореспондентом.

Щоб отримати найбільшу потужність коливання в анодному контурі лампи Г-807, корисно на час налагодження замість постійного опору R5 поставити двоватне змінне.

Змінюючи величину цього опору (і, отже, величину негативного напруги на сітки лампи), вдається підібрати оптимальний режим, при якому лампа віддаватиме максимальну коливальну потужність.

Коли це отримано, змінний опір видаляється і замість нього ставиться відповідної величини постійний опір.

Модулятор простий, зазвичай починає відразу працювати і налагодження не потребує. До цього передавача найкраще підходить однофідерна антена типу "американка".

Першоджерело: Алексєєв С.М. - радіоаматорська УКХ апаратура. Масова радіобібліотека (МРБ) випуск 287, 1958 рік.
