Схема легендарної радіо-шарманки "Zorro" на чотирьох лампах 6П3С
15.06.2026 в 18:00
Схема легендарної радіо-шарманки "Zorro" на чотирьох лампах 6П3С

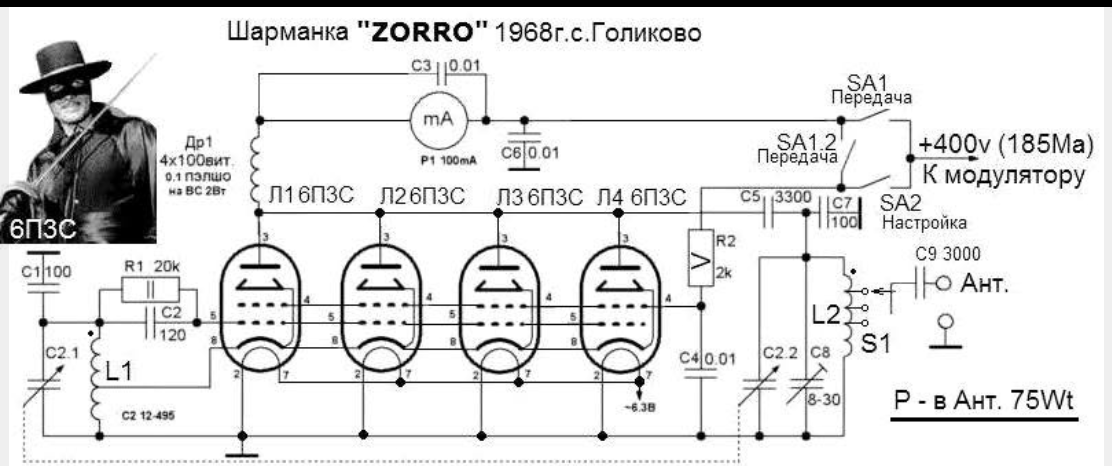

Схема радіо-шарманки "Zorro" на 4-х лампах 6П3С наведена на малюнку .
Котушка L1 - 25мм з 75 витків дроту ПЕВ 1.0, відведення на 50 витку від початку обмотки. Котушка L2 - 35мм з 75 витків дроту ПЕВ 2.0, відведення на 5, 15, 25 витку від початку обмотки.
