Легендарний приймач Шапошникова, принципова схема та конструкція

Приймач описаний вперше у журналі «Радіоаматор» № 7 за 1924 р. під назвою «Самодельний приймач з діапазоном хвиль від 350 до 1500 м».

У ньому вдало поєднуються хороші електричні якості з простотою виготовлення і тому досі продовжує залишатися дуже поширеним приймачем. Налаштування здійснюється зміною індуктивності: груба – за допомогою повзункового перемикача, а плавна – варіометром.

Принципова схема

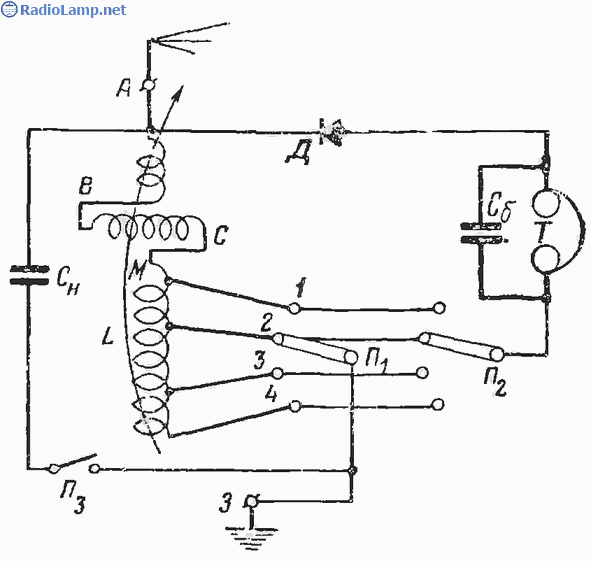

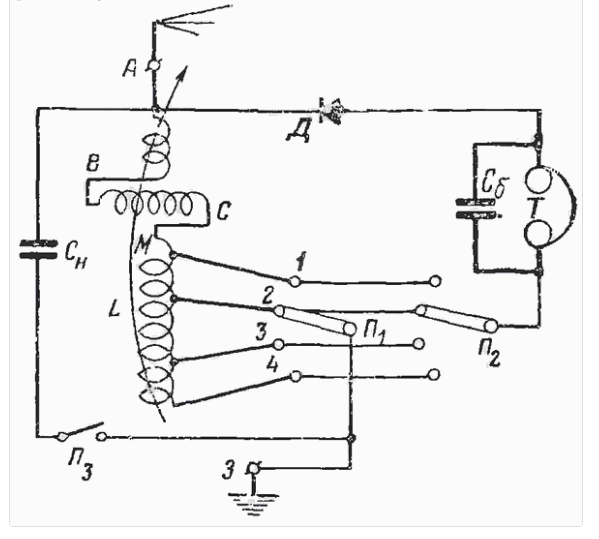

Мал. 1. Принципова схема приймача Шапошникова.

Багато радіоаматорів розпочинали свій конструкторський шлях у радіотехніці саме з цього приймача.

Схема приймача наведено на рис. 1 У цій схемі:

• L - котушка з варіометром, опис якого дано нижче,
• Сн - конденсатор налаштування ємністю 500 мкмкф,
• Сб - блокувальний конденсатор ємністю 1000-1500 мкмкф,
• П1 - перемикач налаштування,
• П2 - перемикач зв'язку з детектором,
• П3 - вимикач конденсатора Сн,
• Т - телефон,
• Д – детектор.

Деталі

Варіометр складається з двох котушок, з яких менша обертається усередині великої. Котушки з'єднані між собою послідовно. Для намотування котушок використовується - провід у паперовій ізоляції, що має діаметр разом з обплетенням близько 1,5 мм.

Спосіб намотування котушок та їх розміри показані на рис. 2.

Вісь для обертання малої котушки дерев'яна, причому в ній робляться прорізи для виведення провідників В і С малої котушки.

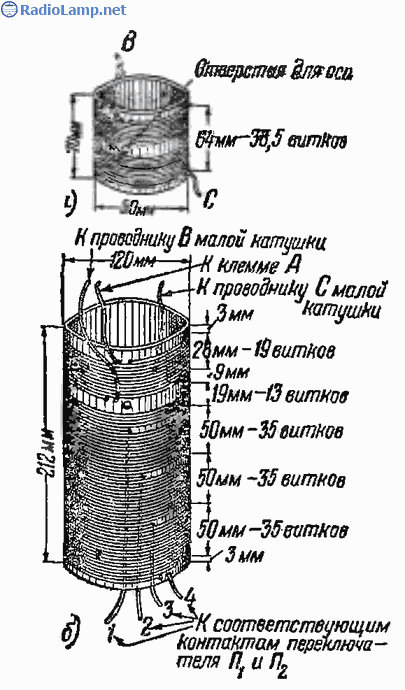

Мал. 2. Пристрій та дані котушок приймача: а - рухлива котушка, б - основна котушка.

Ці висновки спочатку пропускають усередину каркаса рухомої котушки і потім пропускають один кінець через одне, а другий через інший отвір осі.

Після цього рухливу котушку вкладають всередину нерухомої і кінець намотування В простягають верхній отвір великої котушки, а кінець С - через нижній отвір,

після чого через усі чотири отвори пропускають вісь. Останню приклеюють до рухомої котушки столярним клеєм та акуратно закладають висновки у прорізи осі.

Рухлива котушка повинна легко обертатися всередині великої, не зачіпаючи її стінок. Кінець У рухомий котушки з'єднують з кінцем До нерухомої і відповідно кінець З кінцем М.

Для з'єднання кінців потрібно гнучкий провід, так як інакше від частих перегинів при обертанні котушки провідники швидко ламаються.

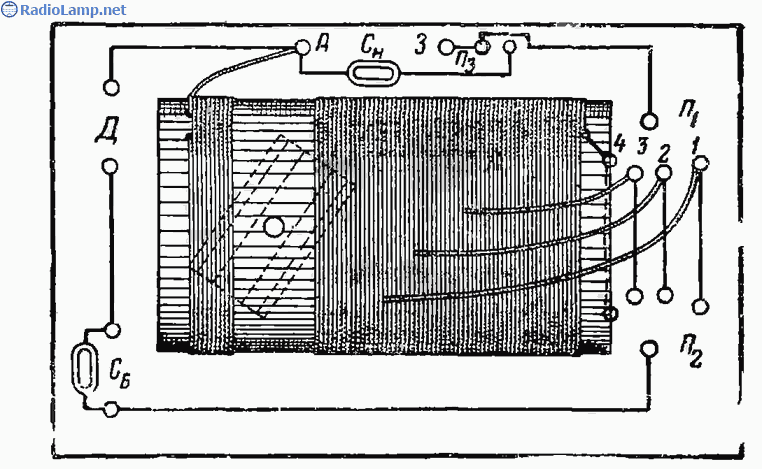

Мал. 3. Монтажна схема приймача.

Для запобігання кінців рухомої котушки від перекручування необхідно встановити упори, які не повинні допускати її обертання більш ніж на половину кола (180°).

Мал. 4. Зразкове розташування деталей на верхній панельці

Виготовлена ​​котушка зміцнюється на внутрішній стороні передньої панелі приймача. Кріплення робиться за допомогою двох картонних смужок. Монтажна схема зображена на рис. 3. Зразкове розташування деталей на панелі приймача наведено на рис. 4.
