Принципові схеми двох дуже простих однолампових трансіверів, які працюють у 10-метровому діапазані частот – 28МГц.

У цих приймально-передавачах (трансиверах) шляхом перемикання одні й самі лампи і деталі почергово використовуються і передачі, і прийому сигналів радіочастоти.

Трансивер із живленням від батарей

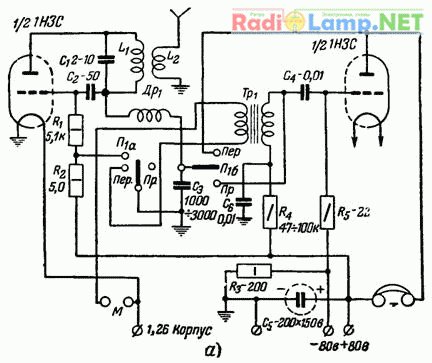

Схема батарейного трансівера на лампі 1Н3С, діапазон 28МГц

Мал. 1. Схема батарейного трансівера на лампі 1Н3С, діапазон 28МГц.

Радіотехніка

Трансівер з живленням від мережі

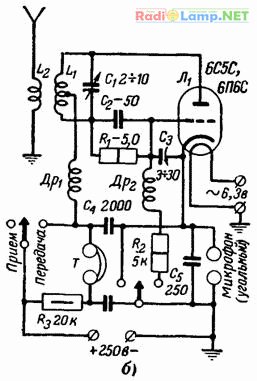

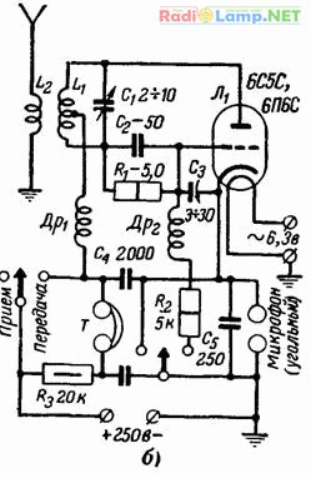

Принципова схема трансівера на лампі 6П6С(6С5С), діапазон 28МГц

Мал. 2. Принципова схема трансівера на лампі 6П6С(6С5С), діапазон 28МГц.

Приймач-передавач за схемою рис. 2, а при роботі приймання споживає від анодної батареї струм 3 мА і при роботі на передачу 5 мА.

Випрямляч для живлення приймач-передавача (за схемою малюнку 2) при напрузі 250 повинен забезпечувати струм до 40 мА.

Деталі трансіверів

Високочастотні дроселі містять по 80-100 витків ПЕЛ 0,12, основою служить опір типу ВС-1, величиною не менше 100 кому.

Котушка коливального контуру L1 - 19-20 витків дроту ПЕЛ 0,8, діаметр каркаса котушки 18 мм. Котушка L2 - 7 витків такого ж дроту. Трансформатор Tp1 має такі дані: переріз сердечника 0,5 см2, первинна обмотка 400 витків ПЕЛ 0,3, вторинна - 8000 витків ПЕЛ-1 0,08.

У мережевому варіанті можуть бути використані лампи 6С5С, 6П6С (анод з'єднується з сіткою, що екранує); в батарейному – 1Н3С, СО-243. Мікрофон М – вугільний.

Джерела:О. Г. Туторський - "Радіоаматорський зв'язок на УКХ",.
