Шкільне радіохуліганство («шарманка» 160м)

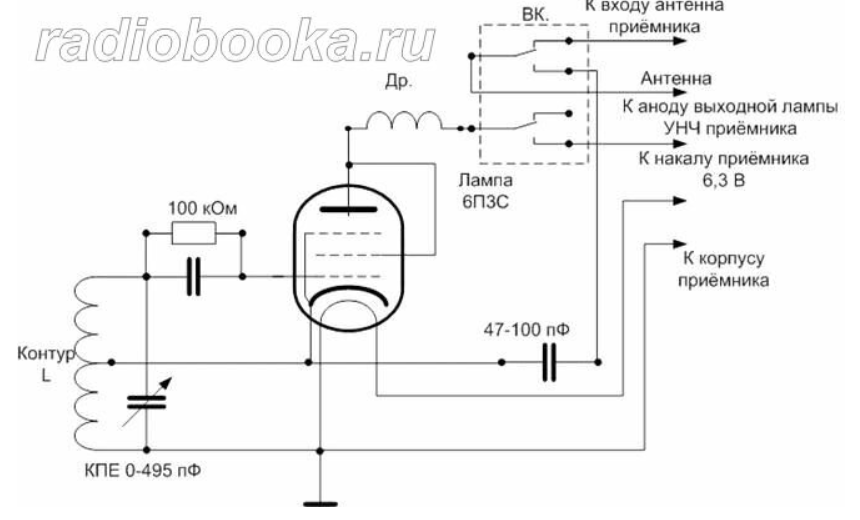

Даний пристрій підключається до лампового приймача будь-якої моделі, навіть з двотактним виходом, амплітудна модуляція.
Лампу можна застосувати 6П6С, навіть 6П1П пробували. Контур «L» намотувався на керамічному каркасі від р/приймача «Батьківщина», діаметр каркаса — 20 мм, 35+35 витків дроту ПЕЛ 0,35 намотаного виток до витка. Дросель Др. намотується на резистори ВС 0,5, опором порядку 470 кОм, 200 витків дроту ПЕЛ 0,15, внавал, можна готовий дросель від вищезгаданого р/приймача, намотаний методом «універсал».
Перемикач "прийом-передача" - звичайний двополюсний тумблер. При цьому положенні перемикача сигнал з антени потрапляє до входу приймача, приймач працює на 160 метровому діапазоні (1700-1900 кГц). Налаштовуємо приймач на кореспондента. При перемиканні тумблера в режим передачі включається наша «шарманка», анод лампи підключається до анода УНЧ через дросель, до входу УНЧ (вхід звукознімача) підключаємо динамічний мікрофон (тоді не було електретних), і на індикаторі налаштування (якщо є) налаштовуємо передавач по максимуму і говоримо в мікрофон, як «прийому» природно режим приймача. Ця «шарманка» налагодження зазвичай не потребувала, збирав я її зазвичай на корпусах старих транзисторних приймачів типу «сокіл» або подібних розмірами 100х140 мм. Конденсатор КПЕ від будь-якого лампового приймача з повітряним діелектриком. Пробував і з вихідним П-подібним контуром, але не сподобалося, ускладнення не вартувало цього, нам по селищу і так вистачало.
